PS4206型二分频主扬声器系统
2011年06月29日
·低失真声波导向管，保证音质丰满
·安装简单方便
·灵敏度高，防水性好
PS4206型二分频扬声器可应用于放声距离在15m以内，座位数约为100～150座的中小型数字立体声电影厅系统，其低音系统是专门为扩展数字电影所需的低频响应而特别设计，采用高效、大功率PW1503型低频扬声器单元后辐射负载式号筒式音箱构成，精密倒相系统的设计。高音系统由PH2311型双径向恒定指向性号筒和PD2101型高音驱动器构成，驱动单元采用相位均衡网络，可使号筒与驱动器之间具有平坦的频率衔接，稳定的工作状态。
PS4206型扬声器系统的最大特点是低音系统采用负载式号筒结构，具有灵敏度高、防水性好的特点，适合于水幕电影还音及室外扩声用。
|
技术参数 |
PS4206 |
|
|
频率响应 |
40-16KHz（-6dB） |
|
|
标称覆盖角 |
90°×40°（水平×垂直） |
|
|
指向性因数 |
12.6 |
|
|
指向性指数 |
10dB |
|
|
|
低频单元 |
高频单元 |
|
单元型号 |
PW1503 |
PD2101&PH2311 |
|
换能器 |
Φ400mm高效低频扬声器，Φ100mmKAPTON骨架音圈,，Φ220mm锶质磁体。 |
Φ99mm钛膜压缩驱动结构，KAPTON骨架矩形截面铜包铝线音圈音圈,，Φ220mm锶质磁体。。 |
|
阻抗 |
4Ω |
8Ω |
|
灵敏度1w／1m |
99dB |
116dB |
|
额定输入功率 |
400W |
200W |
|
最大输入功率［1］ |
800W |
400W |
|
最大声压级 |
128dB |
142dB |
|
连接 |
2个金属接端子，最大可使用6mm2标准线材 。 |
2个金属接端子，最大可使用4mm2标准线材。 |
|

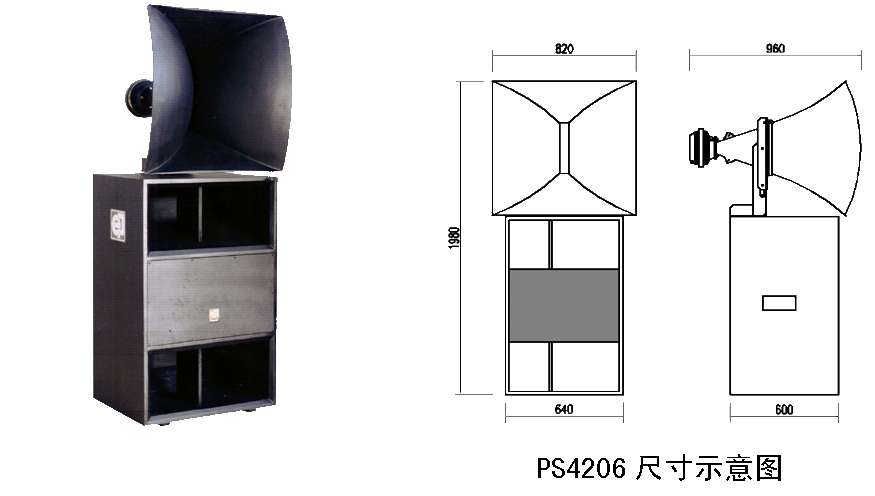

外形尺寸 |
1980mm×820mm × 960mm （高×宽×深） |
|
|
整体重量 |
109kg |
|
|
注：[1]最大输入功率的测试符合IEC268-5推荐标准，50Hz-20KHz 带宽，6db信号峰值因数。 |
||
