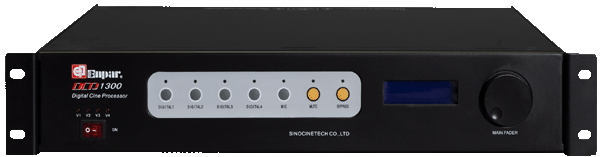

DCP1300数字电影声频处理器
2011年08月22日

DCP系列数字电影声频处理器是为数字电影配套的声频处理设备,可提供完全满足电影数字立体声要求的标准6(或8、或16)声道输出,系统的安装与调试采用人性化的计算机操作界面,操作简洁、方便。设备具有超高信噪比与超低失真,使用方便,灵活,可靠性高,性能优越。

DCP系列数字电影声频处理器包括DCP800D、DCP1000、DCP2000、DCP1300四种型号,其中DCP2000型处理器是为中国巨幕(DMAIX)电影厅配套的多声道立体声处理器。

主要功能与特点:
· 除次低频声道外,各声道均有27段1/3oct均衡器。
· 次低频声道设有二路可调参量均衡器。
· 每种输入格式均有独立的电平预设与开机格式指定功能。
· 全部输出通道均具备独立的增益控制、延时调节、相位控制。
· 所有声道均带有独立的粉红噪声与正弦波(125Hz、500Hz、1kHz、5kHz、10kHz)信号发生器。
· 内置个性化模块包含对所有设置的备份复制。
· DCP1000/DCP2000型处理器内置有10种音霸牌主扬声器分频参数并具有分频参数,同时具有其它扬声器系统分频参数的调节与存储功能。

使用场合与输入与输出特点:



型号
DCP800D
DCP1000
DCP1300
使用场合
用于2K1.3K数字电影
仅用于1.3K数字电影
输入
特点
可选择8/16声道AES-EBU数字输入(D25孔型插口)
非同步与辅助中带S/PDIF输入的6声道解码器(RCA  S/PDIF插口)
8
个独立的模拟输入(D25孔型插口)
非同步与辅助中立体声线路输入, 可选择6声道解码(RCA插口)
用于公共广播系统的话筒输入(卡侬插口)
2组光纤数字输入2组同轴数字输入
可选择6声道解码
用于公共广播系统的话筒输入
数字
4AES/EBU  3296kHz 24bit   D25插口
3296kHz 24bit  RCA插口  OPTICAL光纤插口
模拟
300mV  20kΩ   RCA插口SOPTICAL 光纤扦口

话筒
20mV   2kΩ   卡侬插口
20mV   2kΩ   卡侬插口
输出
电平
300mV  600Ω
插口
D25针型插口(8路)
3.81凤凰端子(14路)
3.81凤凰端子(6路)
监听
775MV  600Ω(卡侬接口)
775MV 600Ω3.81凤凰端子)
控制接口
10M ETHERNET(以太网),USB,
信噪比
模拟
106dBA计权  20Hz20KHz

数字
126dBA计权  20Hz20KHz
126dBA计权  20Hz20KHz
频率响应
1020KHz
电源
电压
AC220V   5060Hz
电流
100mA
机箱尺寸
80×483×290mm
80×483×290mm
