中广华夏NOC运维平台管理系统成效显著
2014年12月31日
由NOC运维平台统一管理影院管理系统，是保证影院设备稳定运行的关键，也是日后向客户提供增值服务的基础。NOC运维平台能够录入所有已注册设备信息，实时监测这些设备的运行情况、了解设备的健康状况、系统当前配置情况，有利于维护人员及早发现问题或事后排查故障问题原因。

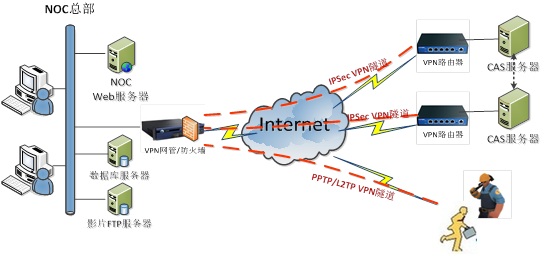

一、 系统架构
在公用网络上建立VPN专用网络，进行加密通讯和数据传输，是现今企业普遍使用的一种专用网络组建方式。本NOC运维平台通过使用硬件VPN的方式建立整体系统网络架构。在NOC运维平台总部部署业务服务器和带防火墙功能的VPN网关硬件，在影院端部署VPN路由器。NOC运维平台使用互联网专线接入互联网，并配置固定公网IP或域名。影院端则通过电信、联通宽带接入服务接入互联网，使用自身动态IP与总部进行通信。
此硬件基础之上，在NOC运维平台总部部署业务服务器，包括：Web服务器、数据库服务器和FTP服务器等，并与VPN专用网络内部署了CAS代理程序的CAS系统进行数据交换，最终实现NOC运维管理的各项功能。
二、 功能特点
1、 管理CAS系统及各影院放映设备
1) 基于Web界面的分布式系统监视以及网络监视功能；
2) 监视已注册CAS及NOC系统本身的各种网络参数，收集系统数据，保证整体系统的安全运营；

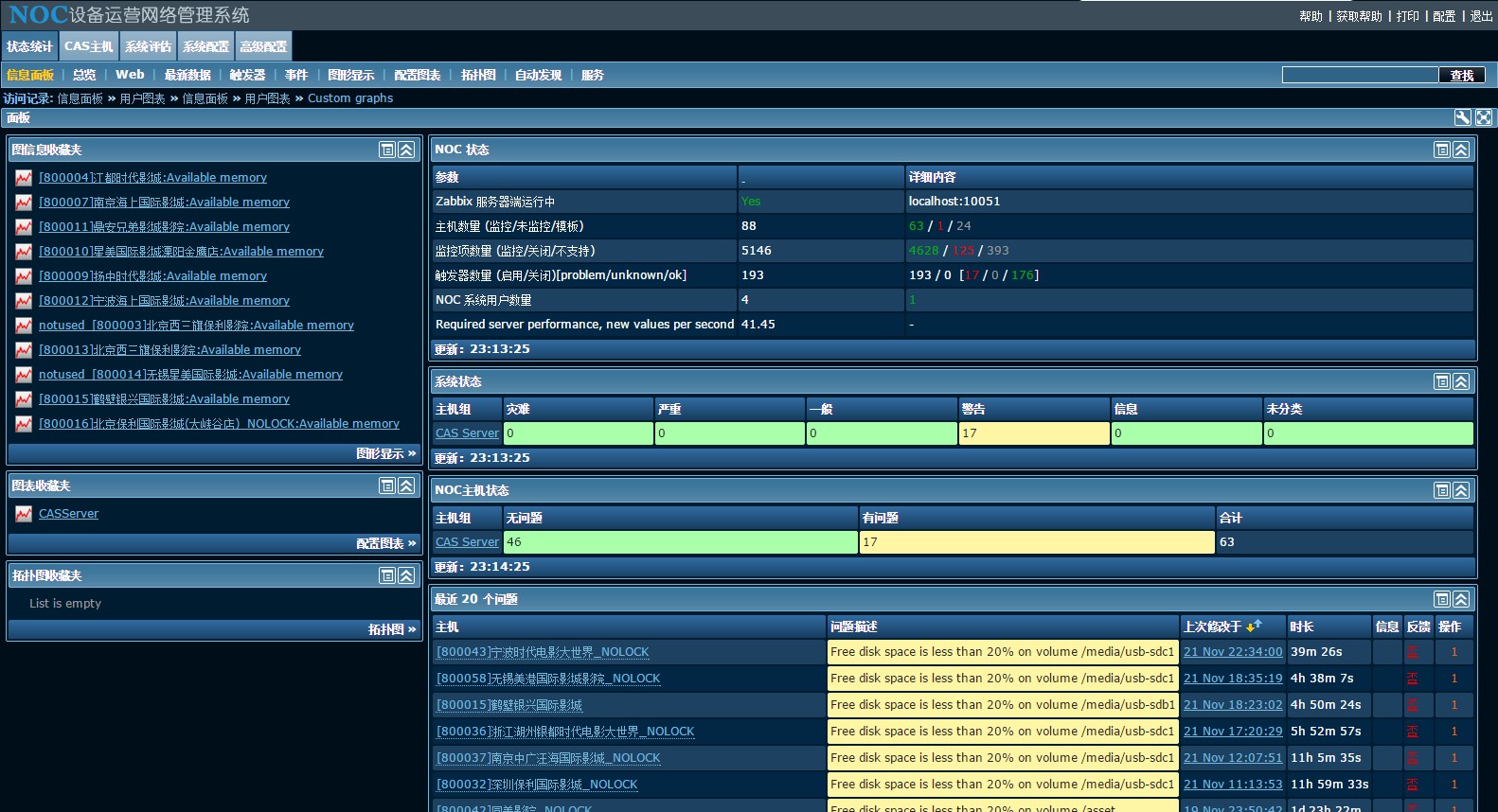

图 3 设备注册管理
3) 支持通知机制，让系统管理员快速定位/解决存在的各种问题；

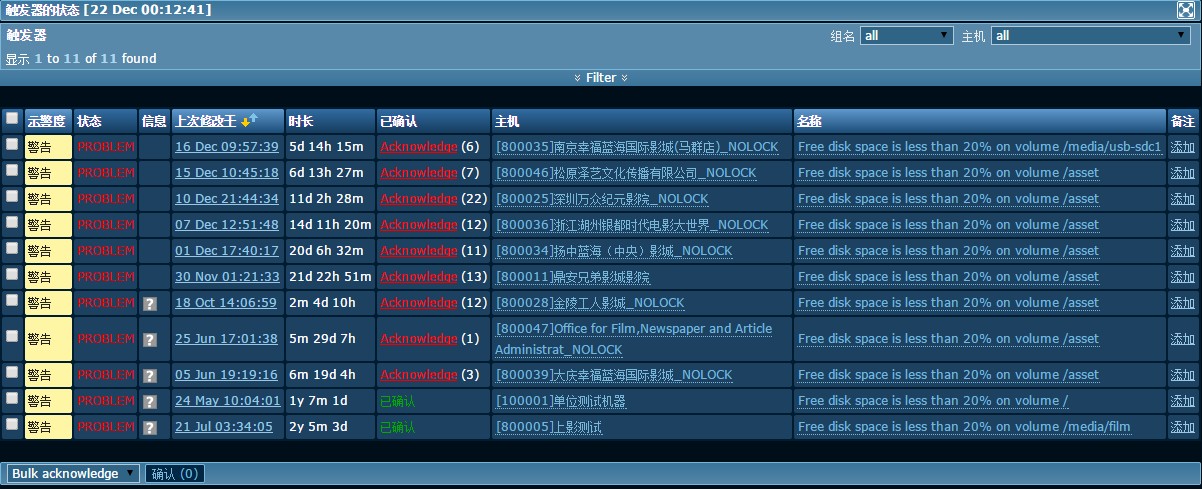

图 4 触发器通知机制
4) 通过互联网自动发现CAS设备；
5) 支持用户安全认证和用户授权；
6) 支持Email等通知功能，异常或警告发送到指定邮箱；
7) 监视CAS及NOC系统本身的主要参数包括：
CPU负荷；
内存使用；
磁盘使用；
网络状况；
端口监视；
日志监视；
CAS各模块版本信息；
CAS内部影院放映设备配置信息；
CAS内部影院放映状态信息；
其他有用信息；
8) 收集到的主要参数数据，提供图形、曲线显示，便于数据分析；

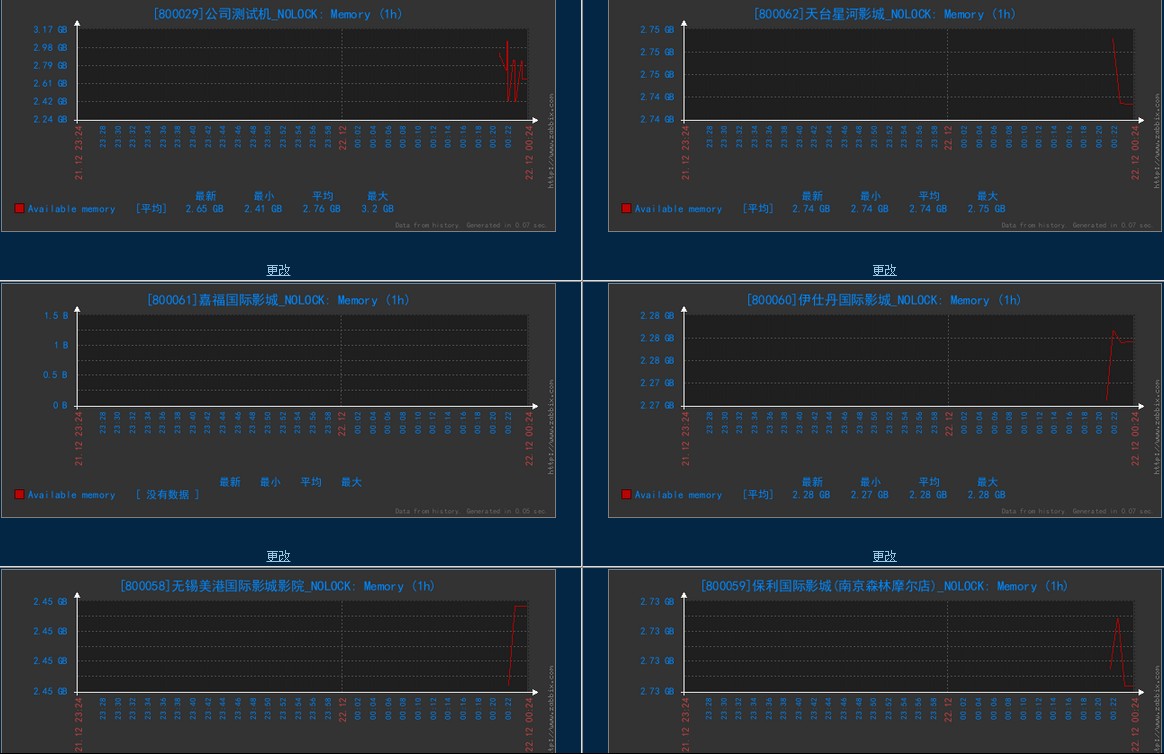

图 5 设备信息图形显示
图 6 设备软件版本统一管理

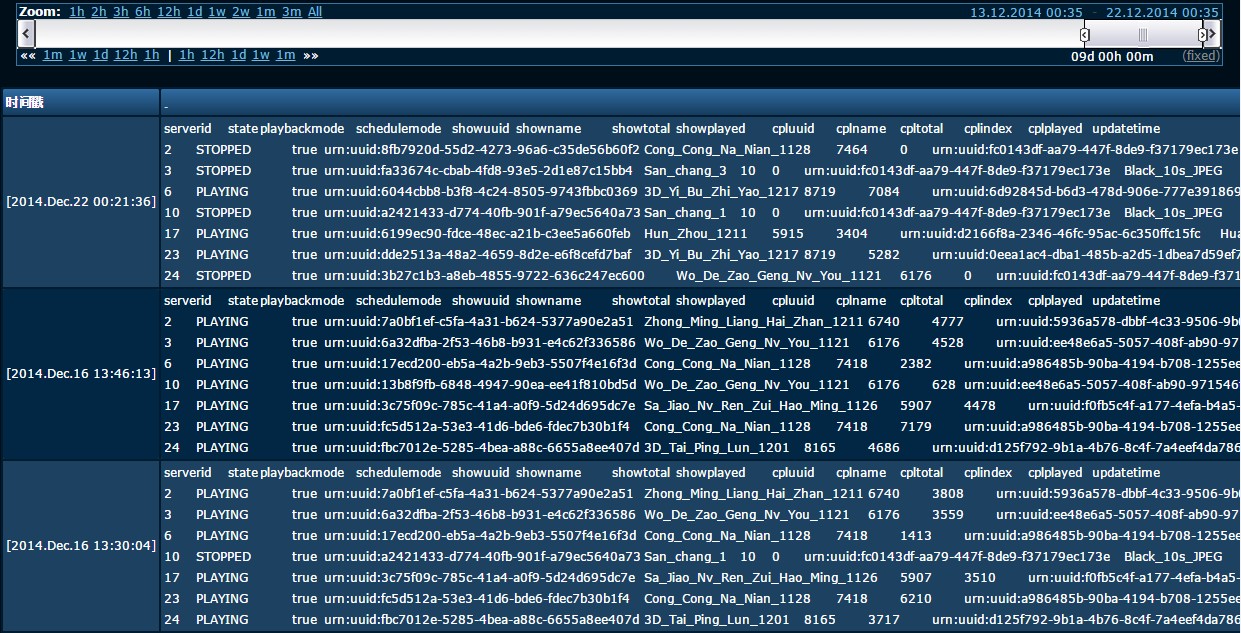

图 7 放映情况定时采集

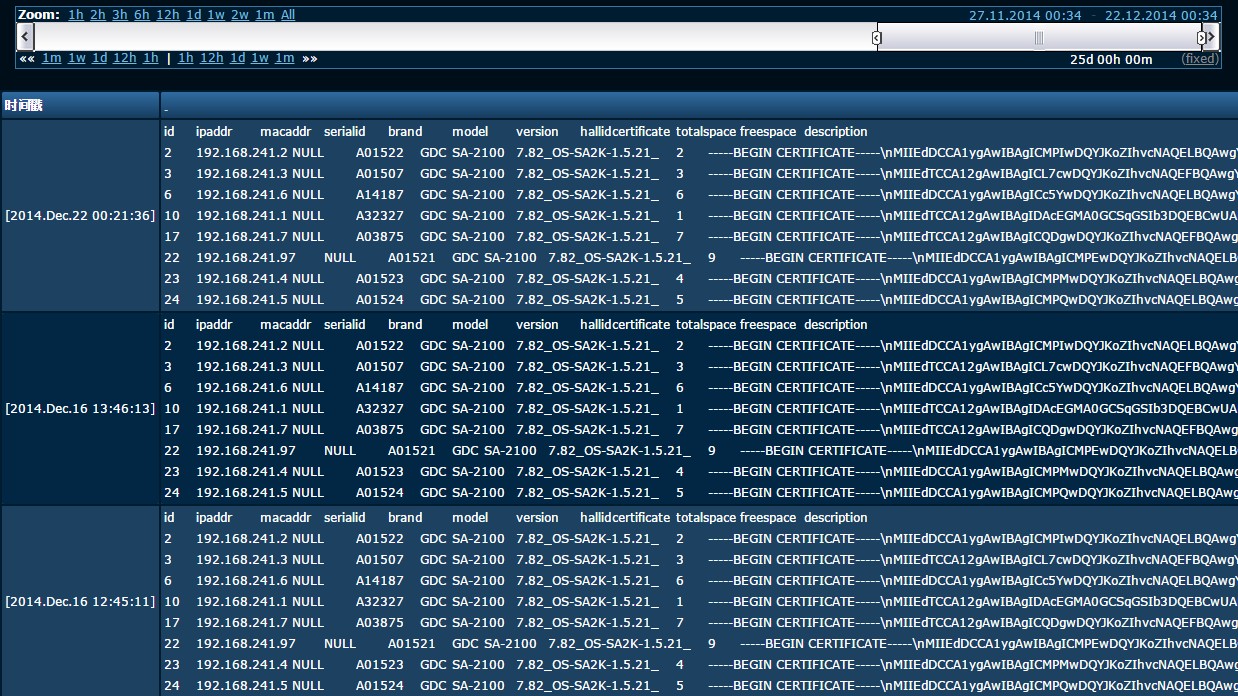

图 8 播放设备信息采集
9) 支持其他人员用软件方式接入VPN，并登录到CAS及各应用系统，方便用户使用系统，也利于系统管理员维护设备；
2、 短片DCP及KDM等数据传输服务
NOC运维平台可以向VPN网络内所有CAS系统传输短片DCP、KDM、排片表等文件。便于影院的整体管理。整体系统还可以支持影院之间数据的传输和交换。
