产品介绍

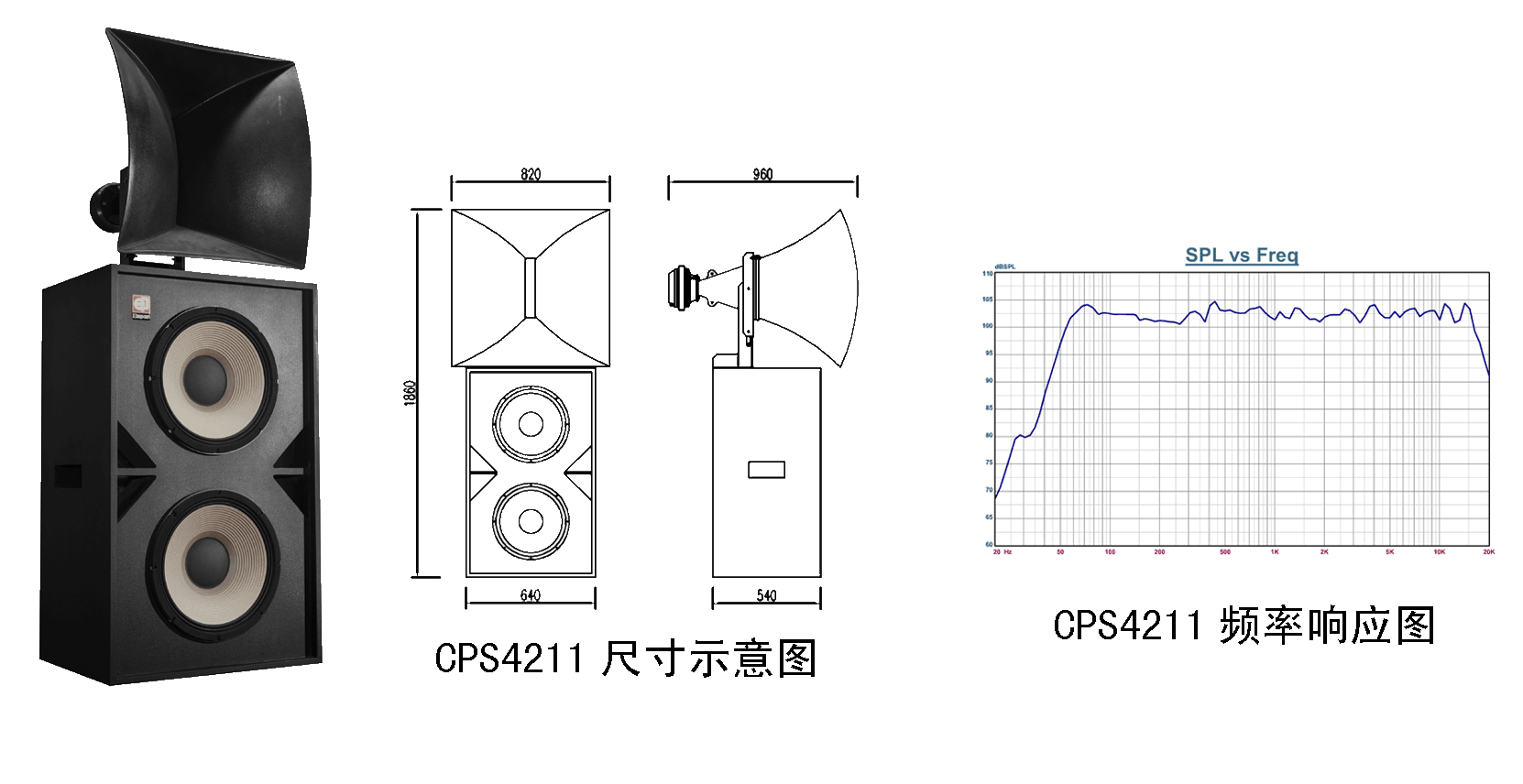

CPS4211型二分频主扬声器系统

   ·两分频,双路驱动银幕主声道电影扬声器系统
   ·水平覆盖角±45°,垂直覆盖角±20°
   ·低失真声波导向管,保证音质丰满
   ·安装简单方便
   ·应用放声距离:18m~25m

    CPS4211型二分频扬声器系统可应用于放声距离在18米到25米之间,座位数约为300~600座的大中型数字立体声电影厅,其低音系统由两只PW1503型低音扬声器单元与直接耦合式音箱构成,高音系统由PH2311型双径向恒定指向性号筒和PD2101型高音驱动器构成。

技术参数

CPS4211

频率响应

31.5-20KHz(-6dB)

标称覆盖角

90°×40°(水平×垂直)

指向性因数

12.6

指向性指数

10dB



低频单元

高频单元

单元型号

2×PW1503

 PD2101&PH2311

换能器

Φ400mm高效低频扬声器,Φ100mmKAPTON骨架音圈,Φ220mm锶质磁体。

Φ99mm钛膜压缩驱动结构,KAPTON骨架矩形截面铜包铝线音圈音圈,,Φ220mm锶质磁体。

阻抗(Ω)

4

8

灵敏度1w1m dB

103

116

输入功率(W)(额定/最大)

800/1600

200/400

连续声压级(dB

135

142

分频频率(Hz

800

连接

2个金属接端子,最大可使用6mm2标准线材。

2个金属接端子,最大可使用4mm2标准线材。

外形尺寸
(高×宽×深)

1860mm×820mm × 960mm

净重(kg)

98

注:[1]最大输入功率的测试符合IEC268-5推荐标准,50Hz-20KHz 带宽,6db信号峰值因数。
