CPS4212型二分频主扬声器系统



   ·两分频,双路驱动银幕主声道电影扬声器系统
   ·水平覆盖角±45°,垂直覆盖角±20°
   ·低失真声波导向管,保证音质丰满
   ·安装简单方便

    CPS4212型扬声器系统可应用于放声距离在20m~24m,座位数约为300~600座的大中型数字立体声电影厅,其低音系统是专门为扩展数字电影所需的低频响应而特别设计,采用高效、大功率PW1503型低频扬声器单元,精密倒相系统的设计,2只单元的紧密耦合,提高了声输出效率,展宽了频率范围。高音系统由PH2318型小口径双径向恒定指向性号筒和PD2101型高频驱动器构成,,驱动单元采用相位均衡网络,可使号筒与驱动器之间具有平坦的频率衔接,稳定的工作状态。

技术参数
CPS4212
频率响应
31.5-20KHz-6dB
标称覆盖角
90°×40°(水平×垂直)
指向性因数
10
指向性指数
10dB

低频扬声器
高频驱动器
单元型号
2×PW1503
PD2101&PH2318
换能器
Φ400mm高效低频扬声器,Φ100mmKAPTON骨架音圈,Φ220mm锶质磁体。
Φ99mm钛膜压缩驱动结构,KAPTON骨架矩形截面铜包铝线音圈音圈,Φ220mm锶质磁体。
阻抗
灵敏度1w1m
103dB
114dB
额定输入功率1
1600W
400W
连续声压级
135dB
140dB
分频频率
800
连接
2个金属接端子,最大可使用6mm2标准线材
2个金属接端子,最大可使用4mm2标准线材。

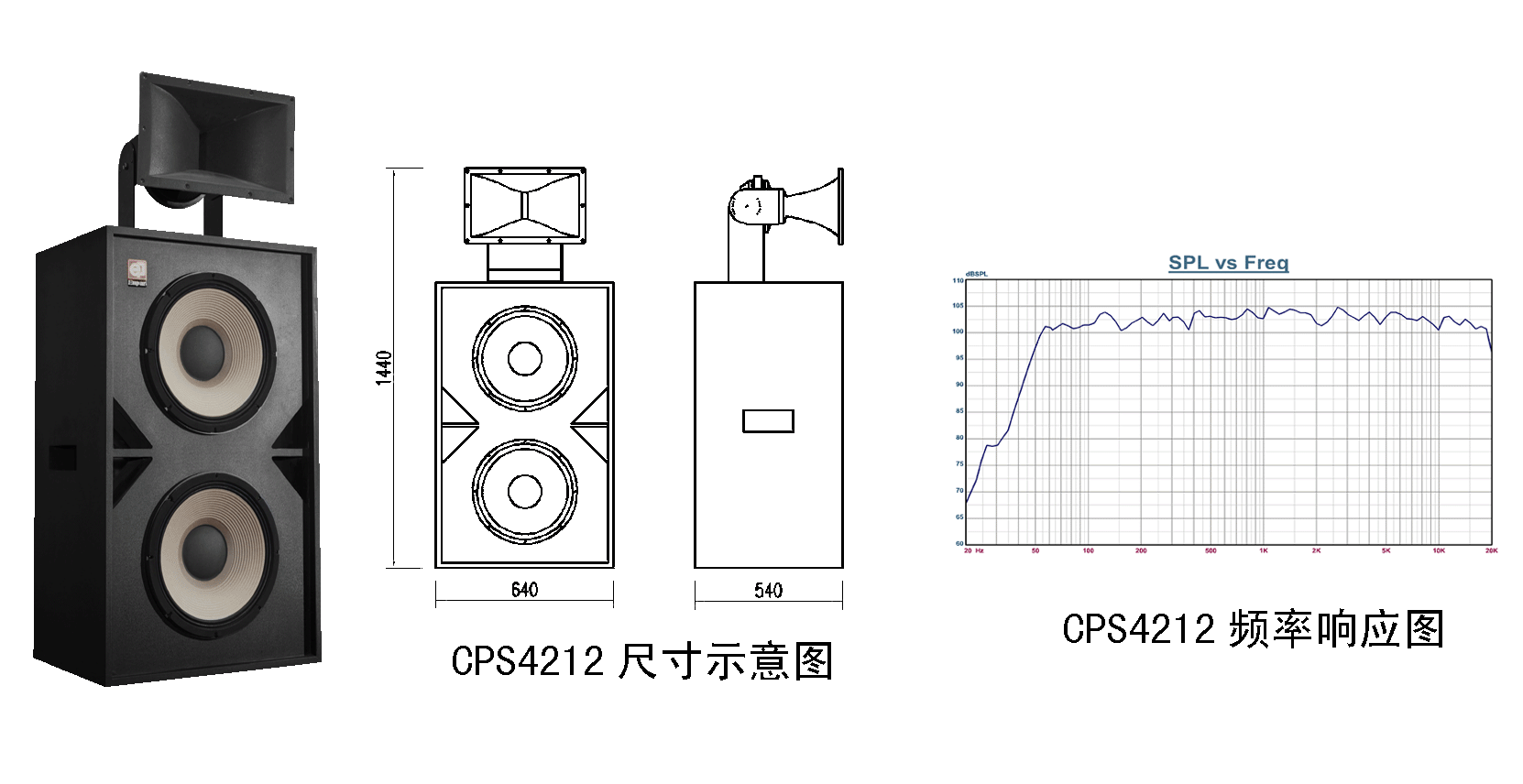

外形尺寸
1470mm×640mm × 540mm (高××深)
整体重量
88kg
注:[1]最大输入功率的测试符合IEC268-5推荐标准,50Hz-20KHz 带宽,6db信号峰值因数。
