CPS4216/CPS4216C三分频主扬声器系统
·三分频，三路驱动银幕主声道电影扬声器系统
·低失真声波导向管，保证音质丰满
·安装简单方便
·可配金属防护网
CPS4216型扬声器系统可应用于放声距离20 m～30m以上，座位数约为200～800座的大型数字立体声电影厅，其低音系统是专门为扩展数字电影所需的低频响应而特别设计，采用高效、大功率PW1503型低频扬声器单元，精密倒相系统的设计，2只单元的紧密耦合，提高了声输出效率，展宽了频率范围。中、高频系统由PH2321型双路双径向恒定指向性号筒分别于PW1006型中频低频扬声器单元和PD2103型高频驱动器构成，中、高频扬声器间采用功率分频器连接，驱动单元采用相位均衡网络，可使号筒与驱动器之间具有平坦的频率衔接，稳定的工作状态。CPS4216C型扬声器系统的中、高频单元间内置功率分频器。
|
技术参数 |
CPS4216 |
CSP4216C |
||||
|
频率响应 |
31.5-20KHz（-6dB） |
|||||
|
标称覆盖角 |
90°×50°（水平×垂直） |
|||||
|
指向性因数 |
10 |
|||||
|
指向性指数 |
10dB |
|||||
|
低频单元 |
中频单元 |
高频单元 |
低频单元 |
中频单元 |
高频单元 |
|
|
单元型号 |
2×PW1503 |
PW1006&PH2321 |
PD2103&PH2321 |
2×PW1503 |
PW1006&PH2321 |
PD2103&PH2321 |
|
换能器 |
2只Φ381mm高效低 频扬声器，Φ100mm KAPTON骨架音圈， Φ220mm锶质磁体。 |
Φ300mm高效低频 扬声器，Φ75mm KAPTON骨架音圈， Φ160mm锶质磁体。 |
Φ72mm钛膜压缩驱 动结构，KAPTON骨 架矩形截面铜包铝线 音圈音圈，Φ156mm 锶质磁体。 |
2只Φ381mm高效低 频扬声器，Φ100mm KAPTON骨架音圈， Φ220mm锶质磁体。 |
Φ300mm高效低频 扬声器，Φ75mm KAPTON骨架音圈， Φ160mm锶质磁体。 |
Φ72mm钛膜压缩驱 动结构，KAPTON骨 架矩形截面铜包铝线 音圈音圈，Φ156mm 锶质磁体。 |
|
阻抗 |
4Ω |
8Ω |
8Ω |
4Ω |
|
8Ω |
|
灵敏度1w／1m |
103dB |
106dB |
112dB |
103dB |
106dB |
|
|
功率（额定/最大） |
800/1600W |
300/600W |
150/300W |
800/1600W |
300/600W |
|
|
连续声压级 |
135dB |
132dB |
136.8dB |
135dB |
132dB |
|
|
分频频率（Hz） |
500/2000 |
350/内置2500 |
||||
|
连接 |
2个金属接端子，最 大可使用6mm2标 准线材。 |
2个金属接端子，最大可使用6mm2标准线 材。 |
2个金属接端子，最 大可使用6mm2标 准线材。 |
2个金属接端子，最大可使用6mm2标准线 材。 |
||
|

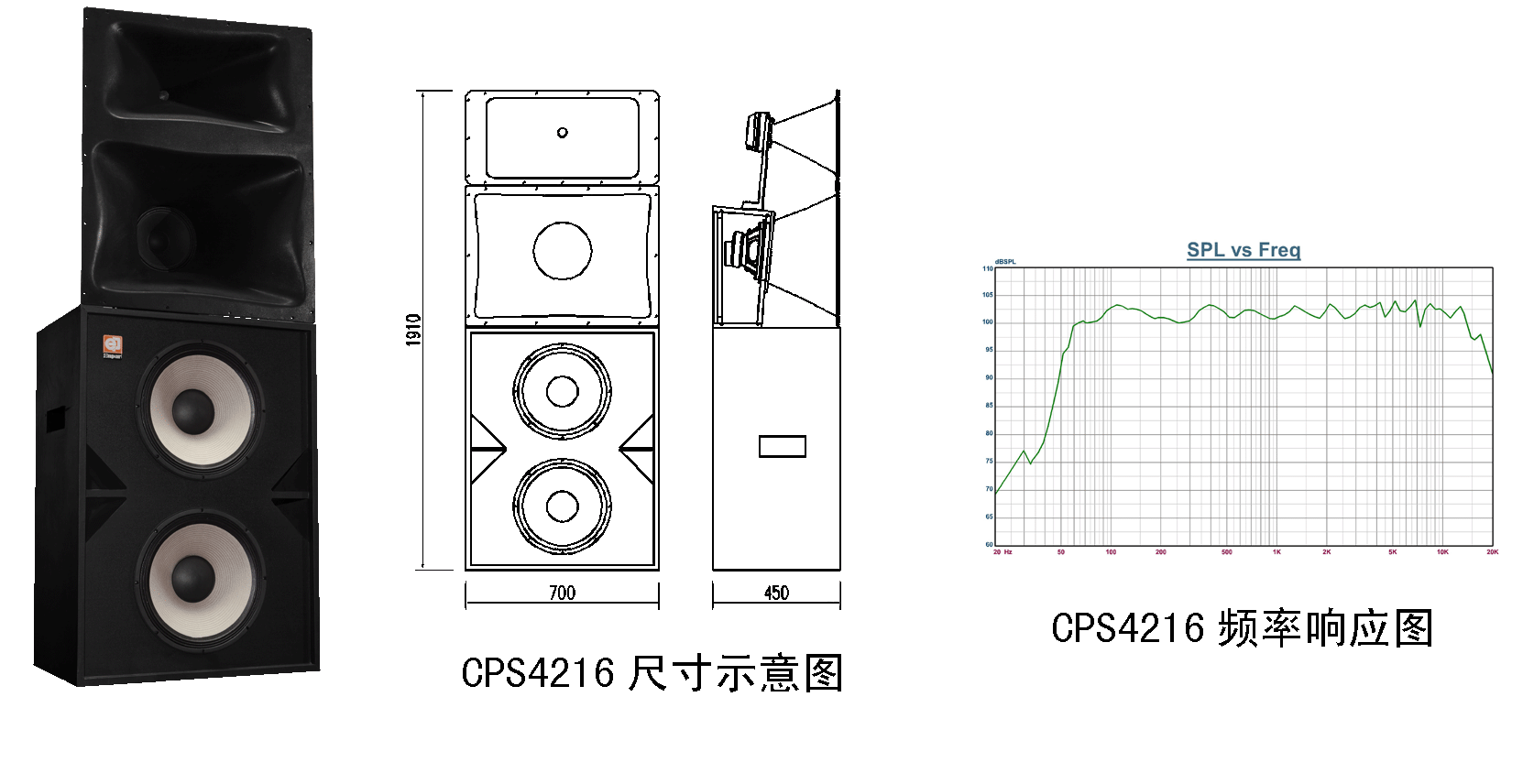

外形尺寸 |
1910mm×760mm × 450mm （高×宽×深） |
|||||
|
整体重量 |
89kg |
|||||
| 注：[1]最大输入功率的测试符合IEC268-5推荐标准，50Hz-20KHz 带宽，6db信号峰值因数。 | ||||||
