影院自动化系统的执行机构—

产品介绍

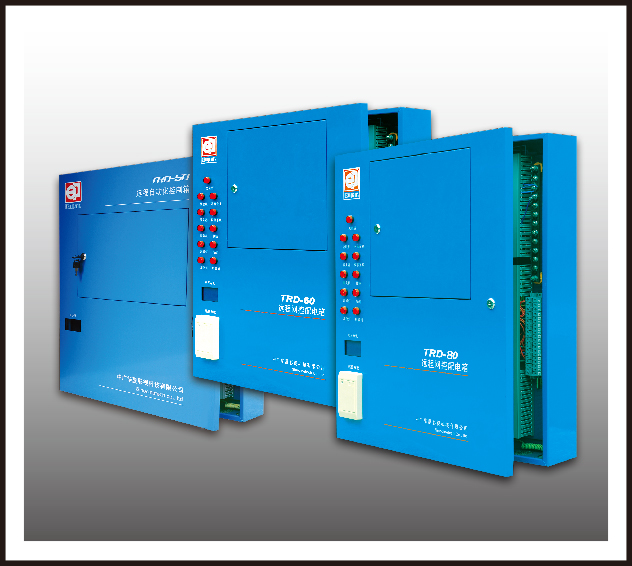

影院自动化系统的执行机构——TRD系列

主要技术参数

电气开关部分主要技术参数：

※ 接线方式：3相5线

※ 额定相电压：220V

※ 最高相电压：250V

※ 额定频率：50Hz

※ 额定绝缘水平：对地及相间4KV，一次断口间4KV（1min工频耐压）

※ 雷击冲击耐受电压：对地及相间4KV，一次断口8KV

※ 主母线额定电流：80A（TRD80）/63A（TRD50、TRD60）

※ 额定短路开断电流：800A（TRD80）/630A（TRD50、TRD60）

※ 分支出线额定电流：10A/16A/25A/40A

※ 分支出现短路开断电流：100A/160A /250A/400A

控制部分主要技术参数：

※ 通讯接口：10/100M以太网接口，Rs485接口，最大通讯距离500米，速率2400-115200bps，8个10/100M以太网接口，IEEE802.11无线网络接口（选配）

※ 读卡器：WG26/34标准输入，响应时间<50ms

※ 电量监测：电压0-250V，电流0-100A，1%精度

※ 显示：点阵LCD显示，0.1s数据刷新率

※ 控制响应时间：<50ms

※ 电源供应：AC90-240V 3W

※ 额定电流电控分断次数：>20000次

※ 调光（选配）：0-100%，1024级调节，最大2.5KW（选配）
